Шаровые клапаны с фланцевой и резьбовой соединительной частью являются клапанами, которые открываются и закрываются путем поворота шара на 90°. Их принцип работы одинаков, однако существуют заметные различия в способах подключения, условиях эксплуатации и конструктивных особенностях. Ниже подробно рассматриваются эти аспекты по нескольким направлениям:
1. Различие в способах подключения (главное отличие)

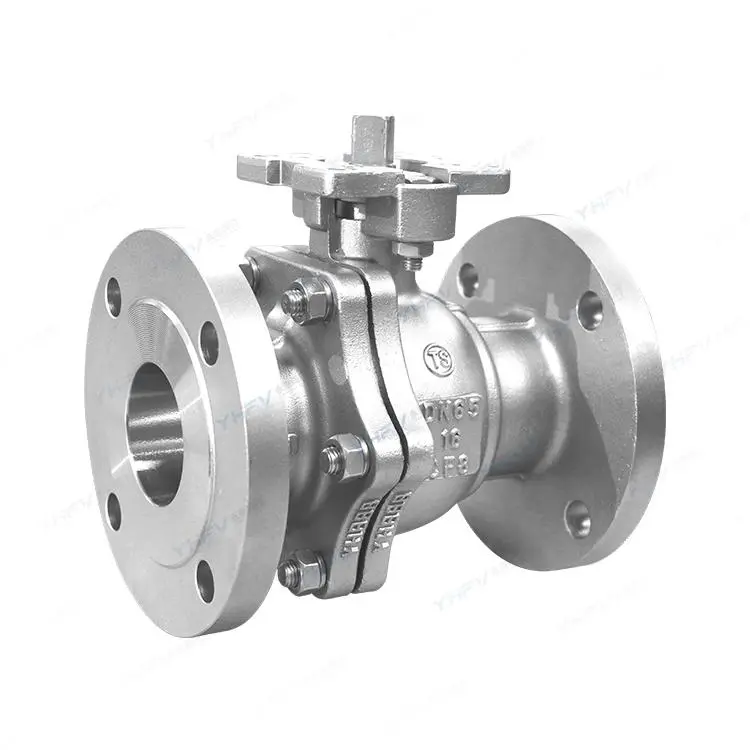

Фланцевые шаровые клапаны соединяются с трубопроводом с помощью фланцевых пластин, между которыми устанавливается уплотнительная прокладка, затем крепится болтами. Такой способ обеспечивает прочное соединение благодаря предварительному натяжению болтов, что делает его надежным и удобным для демонтажа.

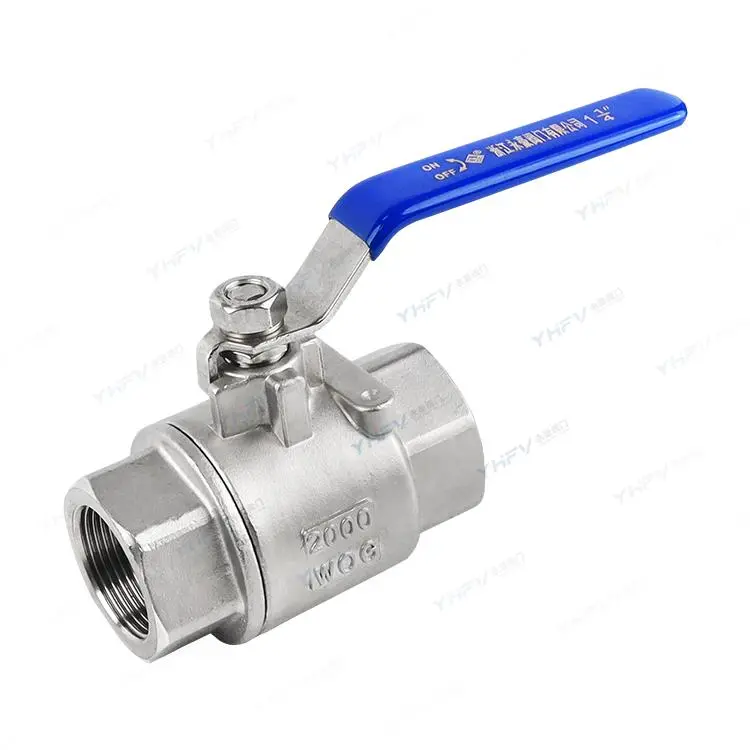

Резьбовые шаровые клапаны соединяются напрямую с трубопроводом за счёт внутренней или внешней резьбы корпуса клапана, без необходимости дополнительных фланцев и болтов, что делает их более компактными.
2. Различия в диаметре и классе давления
Фланцевые шаровые клапаны могут производиться в диапазоне от DN6 до DN900, номинальное давление — от PN1,0 до 32,0 МПа и выше. Обычно при трубопроводах диаметром свыше DN50 предпочтительно использовать фланцевое соединение, особенно подходящее для больших диаметров и высокого давления.
Резьбовые шаровые клапаны применяются преимущественно в малых трубопроводах, типичные размеры — от DN6 до DN100 (обычно ниже DN50), номинальное давление обычно составляет от PN1,0 до 6,3 МПа, чаще всего используются в низковольтных системах.
3. Различия в рабочих температурных диапазонах
Температурный диапазон применения фланцевых шаровых клапанов очень широк: от -196°C до 540°C, что позволяет удовлетворить требования как к низкотемпературным, так и к высокотемпературным средам. Мягкие уплотнения (PTFE) обычно подходят для температур до 250°C, твёрдые уплотнения — для более высоких температур.
Резьбовые шаровые клапаны ограничены материалами уплотнения, их рабочая температура обычно составляет от -20°C до 200°C (уплотнение PTFE — около -30°C до +180°C, уплотнение PPL — около -30°C до +250°C). Устойчивость к высоким температурам относительно слабая.
4. Различия в герметичности и грузоподъёмности
Фланцевое соединение обеспечивает более высокую общую герметичность благодаря равномерному натяжению болтов и большой площади уплотнительной прокладки, способно выдерживать высокое и колеблющееся рабочее давление, поэтому подходит для промышленных сетей с высоким давлением и большим расходом.
Уплотнение резьбового соединения основано на зазоре при затяжке резьбы, при длительном воздействии высокого давления может возникнуть утечка, а также резьба может ослабнуть при резких перепадах температур, поэтому они лучше подходят для низкого давления и низких температур.
5. Различия в монтаже и обслуживании
При установке фланцевых шаровых клапанов необходимо точно совместить фланцевые отверстия, проделать болты и равномерно затянуть их, обычно требуется участие двух и более человек. Однако демонтаж и ремонт просты, подходят для трубопроводных систем, требующих регулярного обслуживания.
Монтаж резьбовых шаровых клапанов прост: достаточно просто вкрутить их, можно выполнить монтаж одним человеком. При демонтаже необходимо повернуть корпус клапана, многократное разборка и сборка может вызвать износ резьбы, если резьба повреждена, восстановить её будет сложно, особенно при фиксированном трубопроводе.
6. Различия в размерах и стоимости
Фланцевые шаровые клапаны имеют большую габаритную размерность и относительно сложную конструкцию, требуют комплектующих, таких как фланцы, болты, прокладки и т.д., общий расход составляет больше.
Резьбовые шаровые клапаны компактны, просты в конструкции, имеют мало деталей, поэтому более экономичны, особенно для небольших проектов, где важна стоимость.
7. Различия в типичных областях применения
Фланцевые шаровые клапаны широко применяются в главных трубопроводах различных отраслей промышленности, таких как нефть, химическая промышленность, энергетика, металлургия, городское отопление, длинные транспортные линии и т.д., особенно в случаях высокого давления, больших диаметров и частых проверок.
Резьбовые шаровые клапаны чаще используются в бытовых водоснабжениях, небольших системах отопления и вентиляции, малых паровых трубопроводах, системах автоматического управления зданиями, медицинском оборудовании, упаковочном оборудовании и других низкотемпературных и небольших диаметрах.
Кратко: если диаметр трубопровода велик, давление высокое и требуется частая проверка — выбирайте фланцевый шаровой клапан; если диаметр трубопровода мал, давление низкое, и важны простота монтажа и низкая стоимость — выбирайте резьбовой шаровой клапан. При выборе следует учитывать такие факторы, как свойства среды, температура, доступное пространство и другие.
